Làm thế nào để học kỹ năng đọc bản vẽ cơ khí nhanh
- Tháng 5 24, 2023
- Posted by: Nguyễn Văn Bé
- Danh mục: Chia Sẻ

Rất vui khi gặp lại bạn với chủ đề ✅Làm thế nào để học kỹ năng đọc bản vẽ cơ khí nhanh✅
Bạn là một sinh viên, một kỹ sư hoặc một người làm việc trong lĩnh vực cơ khí? Bạn muốn học kỹ năng đọc bản vẽ cơ khí để có thể hiểu được ý tưởng thiết kế, phương pháp sản xuất và lắp ráp của các chi tiết cơ khí?
Bạn muốn học kỹ năng đọc bản vẽ cơ khí nhanh và hiệu quả? Nếu câu trả lời là có, thì bài viết này là dành cho bạn.
Trong bài viết này, VADUNI sẽ giới thiệu cho bạn 4 bước để học kỹ năng đọc bản vẽ cơ khí nhanh, giúp bạn nắm được các kiến thức cơ bản và thực hành được các kỹ năng cần thiết. Hãy cùng theo dõi nhé!
Có thể bạn cần: Thành thạo AutoCAD ngay tại nhà trong 7 ngày
Bước 1: Học cách tưởng tượng các hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh của một chi tiết
Bước đầu tiên để học kỹ năng đọc bản vẽ cơ khí là học cách tưởng tượng các hình chiếu đứng, bằng, cạnh của một chi tiết. Các hình chiếu đứng, bằng, cạnh là những hình biểu diễn hình dạng và vị trí của các mép, góc và mặt của một chi tiết theo các phương pháp hình chiếu chính.
Các phương pháp hình chiếu chính thường được sử dụng là phương pháp châu Âu (Phương pháp chiếu góc phần tư thứ nhất) và phương pháp châu Mỹ (Phương pháp chiếu góc phần tư thứ ba).
Để học cách tưởng tượng các hình chiếu đứng, bằng, cạnh của một chi tiết, bạn nên làm những việc sau:
– Nắm được nguyên tắc của các phương pháp hình chiếu chính. Bạn có thể tham khảo các sách hoặc video giảng dạy về vẽ kỹ thuật để hiểu được sự khác biệt giữa hai phương pháp này.
– Lựa chọn một chi tiết đơn giản để bắt đầu. Bạn có thể chọn một chi tiết có hình dạng khối hoặc trụ đối xứng để dễ dàng tưởng tượng được các hình chiếu của nó.
– Vẽ hoặc in ra các hình chiếu của chi tiết theo phương pháp bạn muốn học. Bạn có thể sử dụng các phần mềm vẽ kỹ thuật như AutoCAD hoặc SolidWorks để vẽ hoặc in ra các hình chiếu của chi tiết.
– So sánh kết quả trên phần mềm với tưởng tượng ban đầu của bạn để kiểm tra xem bạn đã tưởng tượng đúng hay sai.

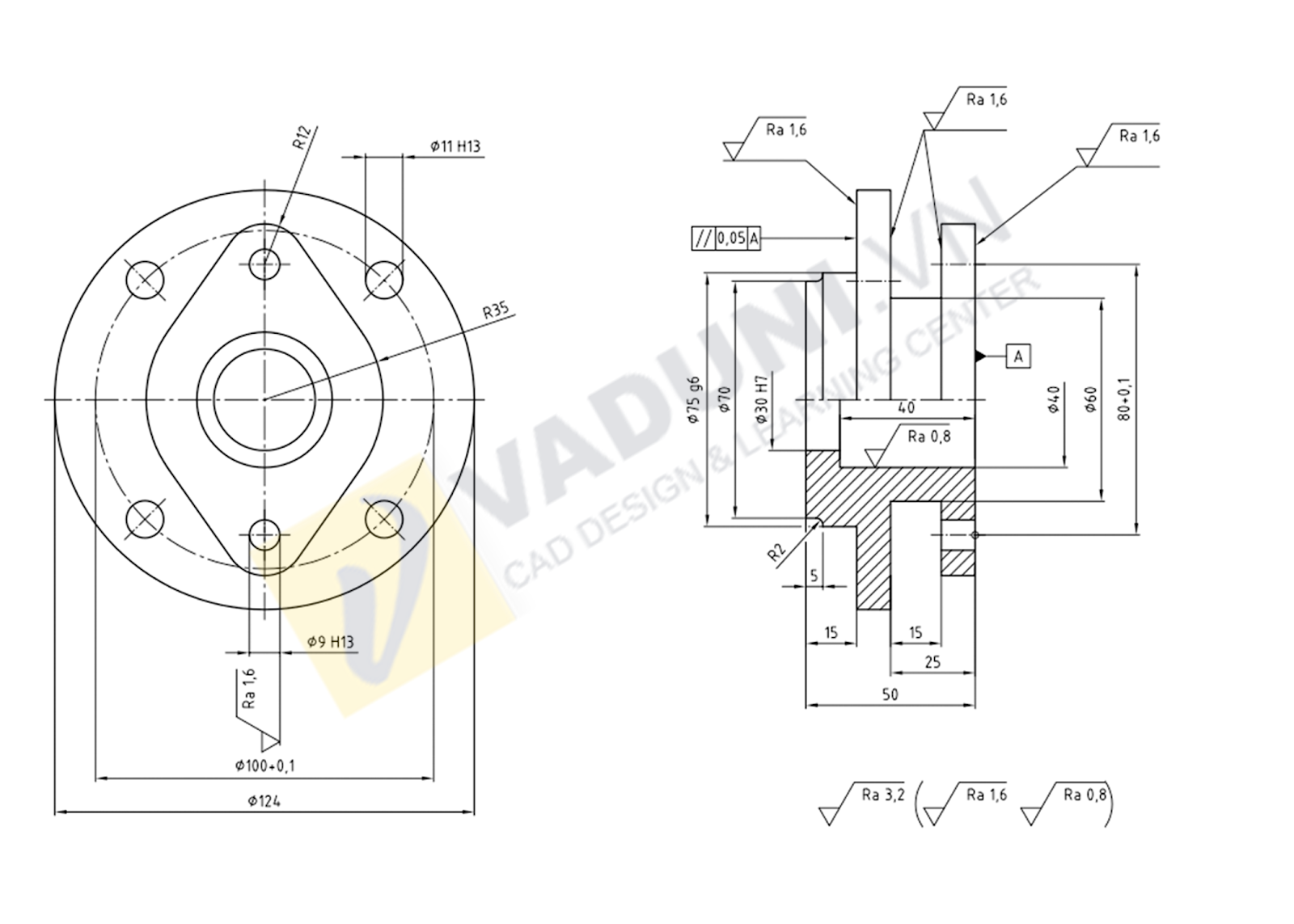

Bước 2: Học cách đọc các hình cắt, các hình trích có trên bản vẽ
Bước tiếp theo để học kỹ năng đọc bản vẽ cơ khí là học cách đọc các hình cắt, các hình trích có trên bản vẽ.
Các hình cắt là những hình biểu diễn các chi tiết sau khi được cắt theo một mặt phẳng hay một đường cong.
Các hình trích là những hình biểu diễn một phần của một chi tiết hay một nhóm chi tiết theo một tỷ lệ lớn hơn hay nhỏ hơn so với bản vẽ gốc.
Các hình cắt và hình trích giúp cho người đọc có thể nhìn thấy được các chi tiết bên trong hoặc khó nhìn trên bản vẽ.
Để học cách đọc các hình cắt, các hình trích có trên bản vẽ, bạn nên làm những việc sau:
– Nắm được nguyên tắc của các phương pháp lát cắt và trích. Bạn có thể tham khảo các sách hoặc video giảng dạy về vẽ kỹ thuật để hiểu được cách vẽ và đọc các hình cắt và hình trích theo các quy ước quốc tế hoặc quốc gia.
– Lựa chọn một chi tiết có hình dạng phức tạp hoặc có các rãnh, lỗ hay răng trong lòng để bắt đầu. Bạn có thể chọn một chi tiết có hình dạng không đối xứng hoặc có các chi tiết nối liền với nhau để dễ dàng nhận biết được sự khác biệt giữa các hình cắt và hình trích.
– Vẽ hoặc in ra các hình cắt, các hình trích của chi tiết theo phương pháp bạn muốn học. Bạn có thể sử dụng các phần mềm vẽ kỹ thuật như AutoCAD hoặc SolidWorks để vẽ hoặc in ra các hình cắt và hình trích của chi tiết.

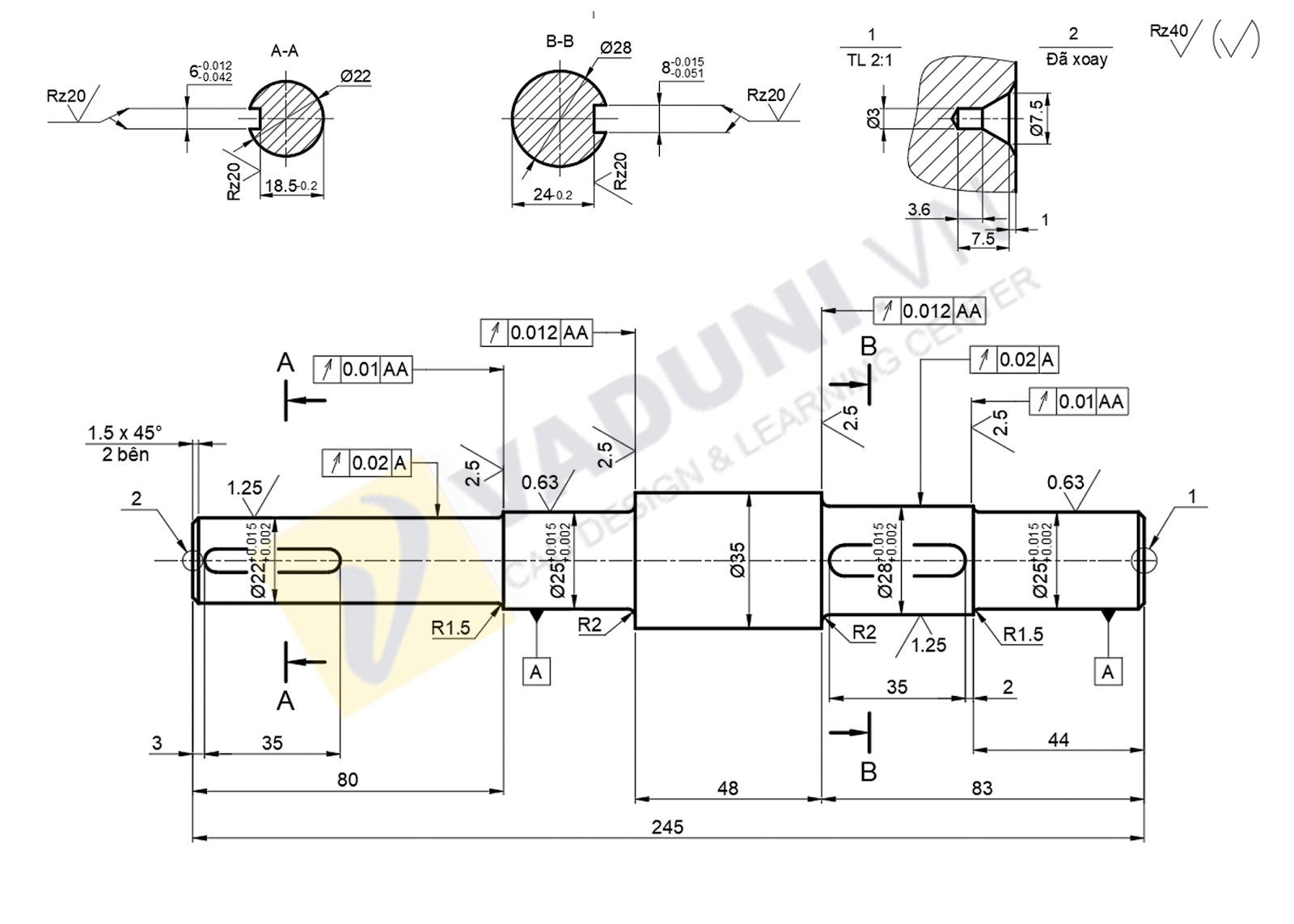

Bước 3: Học các ký hiệu thường gặp trong kỹ năng đọc bản vẽ cơ khí
Bước thứ ba để học kỹ năng đọc bản vẽ cơ khí là học các ký hiệu thường gặp trên bản vẽ cơ khí.
Các ký hiệu thường gặp trên bản vẽ cơ khí là những biểu tượng hoặc chữ cái được sử dụng để chỉ ra các thông tin liên quan đến dung sai, xử lý bề mặt, mã hiệu hoặc ghi chú của các chi tiết.
Các ký hiệu này được tuân theo các quy chuẩn quốc tế hoặc quốc gia để đảm bảo tính chính xác và đồng nhất của bản vẽ. Để học các ký hiệu thường gặp trong kỹ năng đọc bản vẽ cơ khí, bạn nên làm những việc sau:
– Nắm được ý nghĩa và cách sử dụng của các ký hiệu thường gặp. Bạn có thể tham khảo các sách hoặc video giảng dạy về vẽ kỹ thuật để hiểu được ý nghĩa và cách sử dụng của các ký hiệu thường gặp trên bản vẽ cơ khí.
– Lựa chọn một bản vẽ có nhiều ký hiệu để bắt đầu. Bạn có thể chọn một bản vẽ có nhiều chi tiết hay yêu cầu kỹ thuật khác nhau để dễ dàng nhận biết được sự xuất hiện của các ký hiệu.
– Đọc và diễn giải ý nghĩa của các ký hiệu trên bản vẽ. Bạn có thể đọc và diễn giải ý nghĩa của các ký hiệu trên bản vẽ theo thứ tự từ trái sang phải, từ trên xuống dưới. Bạn nên chú ý đến vị trí, hướng và kích thước của các ký hiệu để không nhầm lẫn hay bỏ sót.
– Thực hành viết lại ý nghĩa của các ký hiệu bằng lời. Bạn có thể thực hành viết lại ý nghĩa của các ký hiệu bằng lời để kiểm tra xem bạn đã hiểu đúng hay sai. Bạn nên viết lại ý nghĩa của các ký hiệu một cách ngắn gọn và rõ ràng.
Có thể bạn quan tâm:
5 bước để tự học AutoCAD hiệu quả
Làm quen với giao diện AutoCAD Mechanical 2019
Bước 4: Học các tiêu chuẩn kỹ năng đọc bản vẽ cơ khí
Bước cuối cùng để học kỹ năng đọc bản vẽ cơ khí là học các tiêu chuẩn liên quan đến bản vẽ kỹ thuật.
Các tiêu chuẩn liên quan đến bản vẽ kỹ thuật là những quy tắc hay nguyên tắc được thiết lập bởi các tổ chức quốc tế hoặc quốc gia để định ra các tiêu chí và yêu cầu về chất lượng, an toàn và đồng nhất của bản vẽ kỹ thuật.
Các tiêu chuẩn liên quan đến bản vẽ kỹ thuật có thể bao gồm các tiêu chuẩn về hình chiếu, lát cắt, ký hiệu, ký tự, dung sai, xử lý bề mặt, vật liệu và vân vân.
Để học các tiêu chuẩn liên quan đến bản vẽ kỹ thuật, bạn nên làm những việc sau:
– Tìm hiểu về các tổ chức quốc tế hoặc quốc gia có liên quan đến bản vẽ kỹ thuật. Bạn có thể tìm hiểu về các tổ chức quốc tế hoặc quốc gia có liên quan đến bản vẽ kỹ thuật như ISO (International Organization for Standardization), ANSI (American National Standards Institute), DIN (Deutsches Institut für Normung) và vân vân.
– Tìm hiểu về các tiêu chuẩn được áp dụng cho bản vẽ kỹ thuật của một thiết bị, máy móc hoặc cấu trúc cơ khí. Bạn có thể tìm hiểu về các tiêu chuẩn được áp dụng cho bản vẽ kỹ thuật của một thiết bị, máy móc hoặc cấu trúc cơ khí bằng cách đọc các tài liệu hướng dẫn, các sách hoặc các trang web chuyên ngành.
– Thực hành áp dụng các tiêu chuẩn vào bản vẽ kỹ thuật. Bạn có thể thực hành áp dụng các tiêu chuẩn vào kỹ năng đọc bản vẽ cơ khí kỹ thuật bằng cách sử dụng các phần mềm vẽ kỹ thuật như AutoCAD hoặc SolidWorks để tạo ra hoặc chỉnh sửa các bản vẽ theo các tiêu chuẩn mong muốn. Bạn nên kiểm tra lại xem bạn đã áp dụng đúng hay sai các tiêu chuẩn.
Kết luận kỹ năng đọc bản vẽ cơ khí
Học kỹ năng đọc bản vẽ cơ khí là một việc làm rất có ích và cần thiết cho người làm cơ khí.
Để học kỹ năng đọc bản vẽ cơ khí nhanh và hiệu quả, bạn nên thực hiện 4 bước sau: học cách tưởng tượng các hình chiếu đứng, bằng, cạnh của một chi tiết, học cách đọc các hình cắt, các hình trích có trên bản vẽ, học các ký hiệu thường gặp trên bản vẽ cơ khí và học các tiêu chuẩn liên quan đến bản vẽ kỹ thuật – kỹ năng đọc bản vẽ cơ khí.
Bằng cách tuân theo các nguyên tắc và quy ước vẽ kỹ thuật, bạn sẽ có thể nắm được các kiến thức cơ bản và thực hành được các kỹ năng cần thiết.
Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về cách học kỹ năng đọc bản vẽ cơ khí nhanh. Nếu bạn có bất kỳ câu hỏi hoặc ý kiến nào, xin vui lòng để lại bình luận phía dưới. Chúng tôi rất mong nhận được phản hồi từ bạn. Cảm ơn bạn đã đọc bài viết này!
